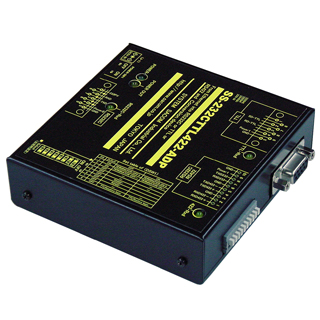

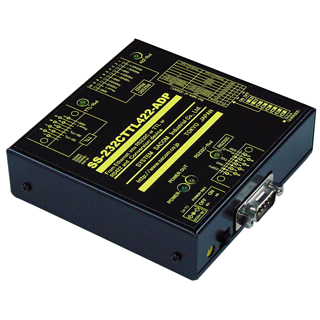

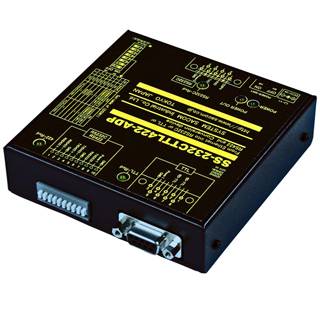

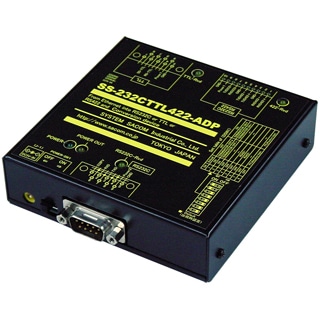

TTL⇔RS232C/RS422 変換器（ACアダプタ仕様）Dsub9P（メス/インチ）⇔Dsub9P（オス/インチ）端子台10P

●TTLとRS232CまたはRS422のシリアル調歩同期式に変換する装置●本機側にボーレート（通信速度）設定はありません●外部機器用＋5V電源出力可能●TTLレベルでの通信は正論理／負論理を選択可能●TTL入力はプルアップされておりクランプDによるサージ保護とフォトカプラI／F（非絶縁）で受信●駆動電流はMin　10mA●TTLとRS232CとRS422のシリアルは負論理和の関係ですので同時にデータをぶつけなければ後述(1)～（3）の組み合わせで各ポート間での通信可能（1）RS422 ⇔ TTL レベル（送受負論理） 全2重 制御線無し 調歩同期式（2）RS232C ⇔ TTL レベル（送受負論理） 全2重 制御線無し 調歩同期式（3）RS232C ⇔ RS422 全2重 制御線無し 調歩同期式
